濕式系統由閉式灑水噴頭、水流指示器、濕式報警閥組以及管道和供水設施等組成，準工作狀態時管道內充滿用于啟動系統的有壓水的閉式系統。

工作原理：

保護區域內發生火災時，溫度升高使閉式噴頭玻璃球炸裂而使噴頭開啟噴水。這時濕式報警閥系統側壓力降低，供水壓力大于系統側壓力（產生壓差），使閥瓣打開（濕式報警閥開啟），其中一路壓力水流向灑水噴頭，對保護區灑水滅火，同時水流指示器報告起火區域；另一路壓力水通過延遲器流向水力警鈴，發出持續鈴聲報警，報警閥組或穩壓泵的壓力開關輸出啟動供水泵信號，完成系統啟動。系統啟動后，由供水泵向開放的噴頭供水，開放噴頭按不低于設計規定的噴水強度均勻噴水，實施滅火。

.1濕式報警閥：

濕式報警閥是只允許水單方向流入噴水系統并在規定流量下報警的一種單向閥。它在系統中的作用為：接通或關斷報警水流，噴頭動作后報警水流將驅動水力警鈴和壓力開關報警；防止水倒流。

工作狀態：

濕式報警閥組工作原理

如圖所示，在伺應狀態下，由于旁路管和補償器在供水壓力波動的情況下可使閥瓣上部水壓大于其下部水壓，同時在結構上閥瓣上承壓面比下承壓面面積大約15％，故可有效地防止因水壓波動打開閥瓣而形成誤報警。

當發生火災使噴頭動作噴水而造成系統側水壓下降，而旁路管的節流作用不能立即使系統側壓力與供水側壓力平衡，這個壓力差就將閥瓣打開并向已開啟的噴頭連續供水，實施滅火。

5.2延遲器：

延遲器是容積式部件，它可以消除自動噴水滅火系統因水源壓力波動和水流沖擊造成誤報警。

功能特點：

1)最大工作壓力：1.2MPa

2)報警停止后，延遲器內水排空時間≤5min

3)報警延遲時間5～90s

4)當濕式報警閥因壓力波動瞬時開放時，水首先進入延遲器，這時由于進入延遲器的水量很少，會很快經延遲器底部排水口排出，水就不會進入水力警鈴或壓力開關，從而起到防止誤報警的作用。

5.3壓力開關：

壓力開關安裝在延遲器上部，將水壓信號變換成電訊號，從而實現電動報警或啟動消防水泵。

結構外形：

壓力開關外形

功能特點：

1)最大工作壓力：1.2MPa

2)最小動作壓力：0.05MPa

3)壓力可調范圍:0.025～0.125MPa，本壓力開關一般調為0.05MPa

5.4水力警鈴：

水力警鈴是水流過濕式報警閥使之啟動后，能發出聲響的水力驅動式報警裝置,適用于濕式、干式報警閥及雨淋閥系統中。它安裝在延遲器的上部。當噴頭開啟時，系統側排水口放水后5～90s內，水力警鈴開始工作。

結構外形：

水力警鈴結構

功能特點：

1）最大工作壓力：1.2MPa

2）驅動壓力：≥0.05MPa

3）警鈴噴嘴進口壓力為0.05MPa時，平均響度值不低于70dB(A)

4）警鈴噴嘴進口壓力≥0.2MPa時，距鈴3m外的響度平均值≥85dB(A)

試驗操作：

打開濕式報警閥管路中的報警試驗閥，或打開設置在噴淋管路系統末端的試驗裝置對水力警鈴進行試驗。

工程設計要求：

1）所有自動噴淋系統均應安裝水力警鈴

2）進入水力警鈴的水流應經過濾，以防堵塞，過濾器可安裝在濕式報警閥旁側報警管路上。

5.5水流指示器：

一般安裝在配水干管上，是靠管內壓力水流動的推力而動作，從而推動微動開關發出報警信號，從而起到檢測和指示報警區域的作用。另外，也可與系統的其它組成部件聯動，可控制消防泵的開啟動作。

結構外形：

水流指示器結構

工作原理：

在自動噴水滅火系統中，水流指示器是一種把水的流動轉換成電信號報警的部件，它的電氣開關可以導通電警鈴，也可直接啟動消防水泵供水滅火。延時型水流指示器可克服由于水源波動引起的誤動作，給延時電路供電，經過預設的時間后，延時繼電器動作，通過一組無源常開觸點發出報警信號。

功能特點：

1）靈敏度：①不報警流量≤15L/min

②報警流量>15L/min、≤37.5 L/min

2）開關接點容量：交流220V 2A;直流24V 3A。

3）延時型水流指示器可在2～60s范圍內調節延時時間。

4）適用場所：適用于濕式、干式、預作用系統中。

安裝調整：

1）水流指示器建議在設計安裝位置時應考慮安裝操作方便。

2）安裝時應注意水流方向，其動作方向和水流方向一致；水流指示器應有明顯的水流箭頭。切不可裝反方向。

3）水流指示器的工作參數是預先調定的，因此，安裝時應避免劇烈碰橦，以免損壞工作部件，使預先調定的工作參數發生漂移。

4）若水流指示器不動作，可適當調節調節螺母，使水流指示器動作。若水流指示器有滲漏，可擰緊并帽，將O形密封圈壓緊即可。

5.6 閉式灑水噴頭：

由噴頭體、濺水盤、感溫玻璃球、釋放和密封機構組成的，在熱的作用下，在預定的溫度范圍內自行啟動，并按設計的灑水形狀和流量灑水的一種噴水裝置。但針對鑒定站的工作特點，主要用于教學、演示及實際操作考試，所以用電磁閥代替了閉式灑水噴頭。這一點希望在教學過程中給大家講清楚，不要造成誤解。

6 操作說明：

6.1系統操作

6.1.1關閉系統主供水閥（濕式報警閥進口端信號蝶閥）、末端試驗閥。

6.1.2打開系統排水閥（濕式報警閥排水閥），排出系統側管網水。水排盡后關閉系統排水閥。

6.1.3打開區域信號閥。

6.1.4.緩慢打開主供水閥向系統供水，逐步打開所有保護區域的末端試驗閥，直到有穩定的水流從末端試驗閥流出，關閉末端試驗閥。

6.1.5打開報警控制閥，檢查延遲器下漏水接頭是否滴水，檢查水力警鈴是否發出響聲。若滴水，關閉主供水閥，檢查濕式報警閥，按安裝注意事項操作。若警鈴不響，關閉報警控制閥，檢修警鈴。

a.檢查濕式報警閥

檢查閥座的環形槽和小孔，不允許積存泥沙和污物，必要時進行清洗。閥座密封面應平整，無碰傷和壓痕，必要時應修理或更換。

檢查閥瓣是否正常轉動、復位，必要時更換彈簧。

檢查補償器孔口是否堵塞，運動件是否靈活，必要時進行清洗。

b.檢修水力警鈴

警鈴故障原因是控制口阻塞，或鈴錘機構被卡住，或鈴錘撞壞。須拆下噴嘴、葉輪及鈴錘組件，進行沖洗，重新裝合使葉輪轉動靈活。

6.1.6.將主供水閥完全打開。

6.1.7.記錄報警閥壓力值。

6.1.8.確認所有閥在他們正常開啟位置。（主供水閥和報警控制閥常開，其余球閥常閉。）

6.1.9.系統處于伺服狀態。

6.2試驗操作

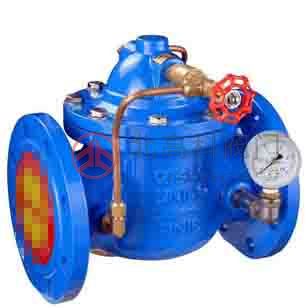

雙封自凈式防逆水封閥技術參數：

公稱壓力：PN1.6—2.5M Pa

公稱通徑：80～1400

容氣腔壓力(占管道壓力百分數)50～70％

適用介質無雜物的清水、污水

適用介質溫度0～80℃

法蘭標準：68／T l 7241 6 68／T 91 1 3

試驗標準：GB／T l 3927 APl 598

雙封自凈式防逆水封閥主要外形連接尺寸：
